SC1 - 033 Rübenköpflader BS TT

SC1 - 033 Rübenköpflader BS TT

Normaler Preis €50,00 EUR
Normaler Preis Verkaufspreis €50,00 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet


SC1 - 033 Rübenköpflader

Bausatz



Vorbestellaktion:

Auslieferung voraussichtlich Ende 07/ 2026



Vorbild:



Der "Rübenköpflader SC 1-033 von Agrozet Jicin" dient zum Köpfen von
Zuckerrüben und Verladen des Blattes auf nebenherfahrende Transportfahrzeuge. Er stellt eine Weiterentwicklung des ,Typs 6-0RCS dar. (Quelle: Prüfbericht Nr.922)

Der Nachfolger für die 6-ORCS stellt die SC1-033 dar, wobei aber auch schon die Bezeichnung SC1-03 aufgetaucht ist. Aufbau und Funktionen entsprechen deswegen weitgehend der 6-ORCS, und ich möchte daher nur die wesentlichen Unterschiede nennen: das neue Triebwerk stammt vom ZETOR 12076 und leistet 120 PS, die Vorderachse wurde um 45 cm versetzt um eine bessere Lastverteilung bei Arbeitslage zu erreichen, der mech. Tastradantrieb wurde gegen einen hydr. ersetzt, verbesserte Reihenführung, der Köpfrahmen wurde nach rechts versetzt und wird in der Mitte durch ein Stützrad abgestützt, Quer- und Längsförderketten werden nun mech. angetrieben, eine neue Fahrerkabine sowie weitere Veränderungen an Hydraulik und hydrostatischen Antrieben. Die max. Arbeitsgeschwindigkeit beträgt 9 km/h.* (Quelle: DDR-Landmaschinen Geräte Import )

Diese wurden in der Landwirtschaft in großen LPG’s (Landwirtschaftlichen Betrieben), etc. eingesetzt. Diese sind bis heute noch vieler Orts im Einsatz.



Das Modell:



Dieses Modell ist eine Zusammenarbeit von Christoph Dombrowski und mir.

Vielen dank nochmal an dieser Stelle.

 (Zeichnungs- und Konstruktionsanteil 75% / 25%)

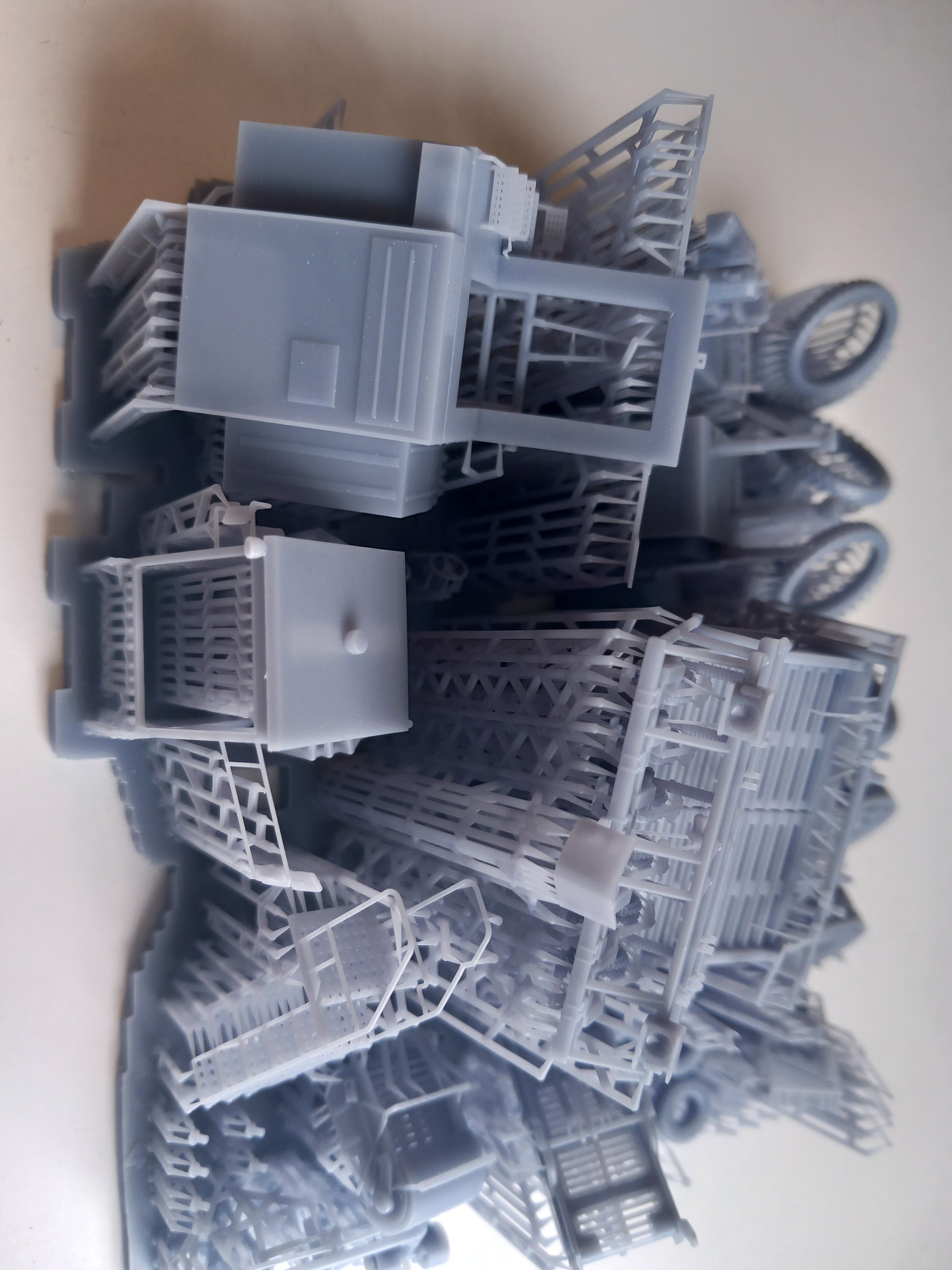

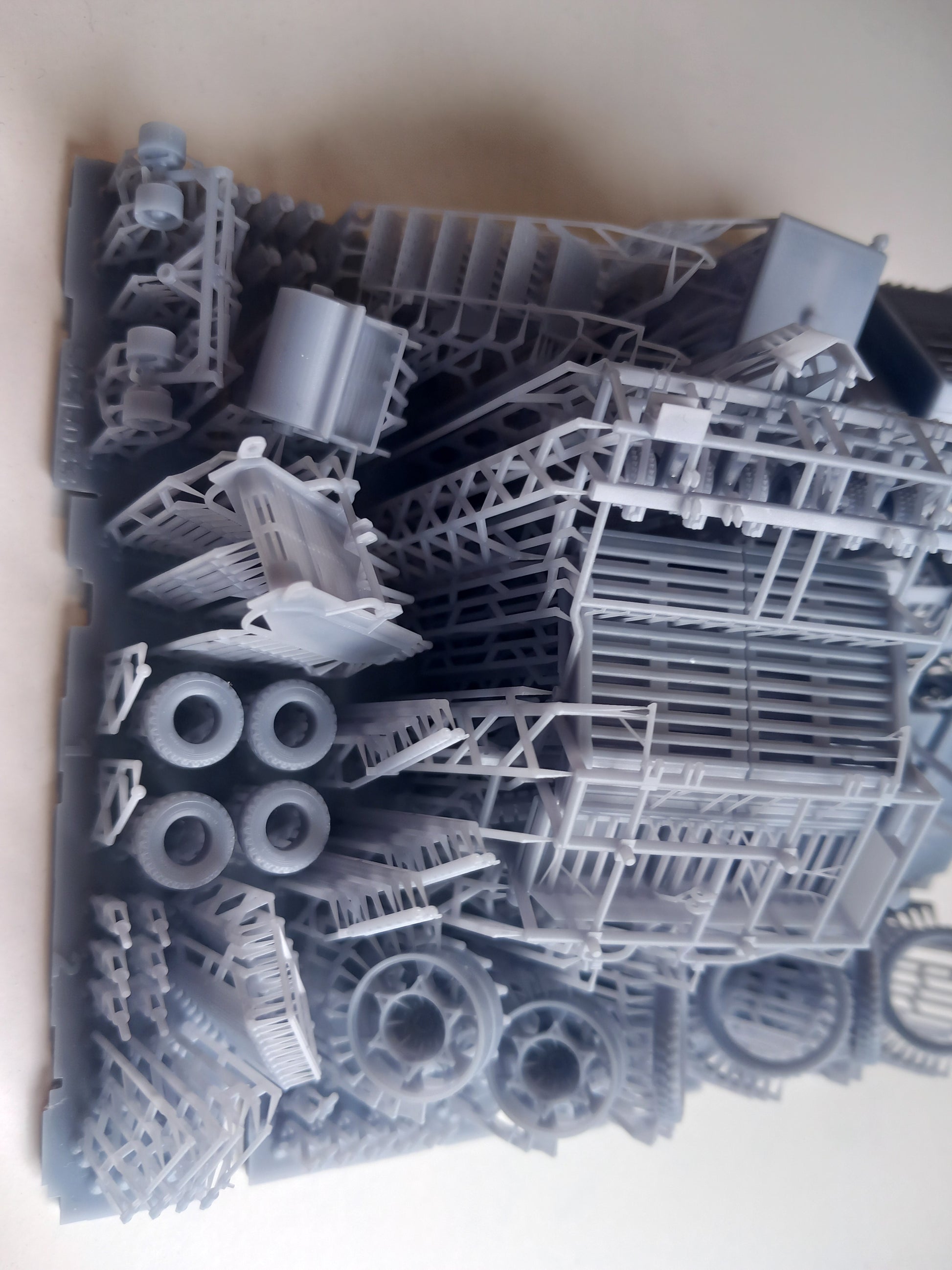

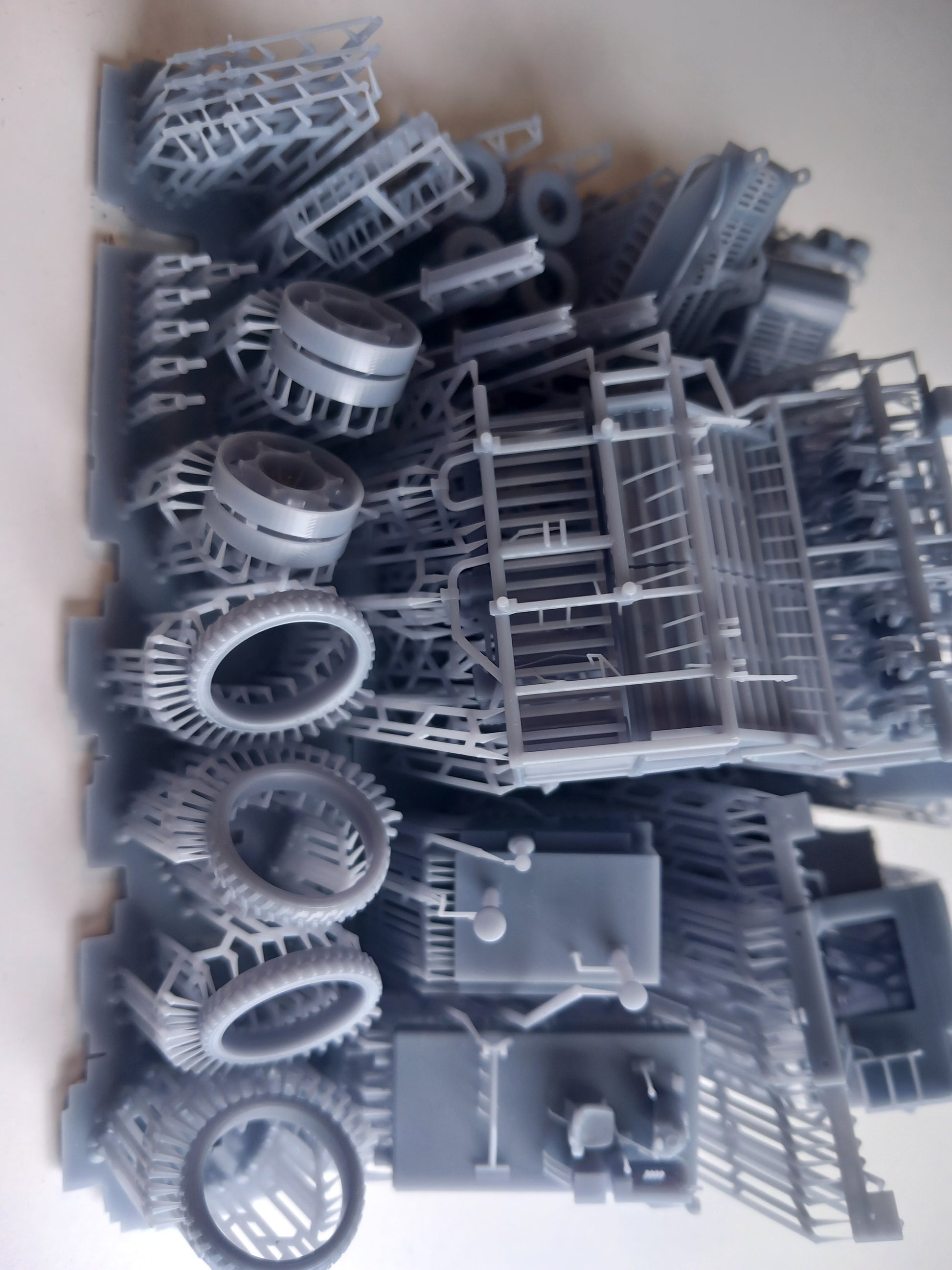

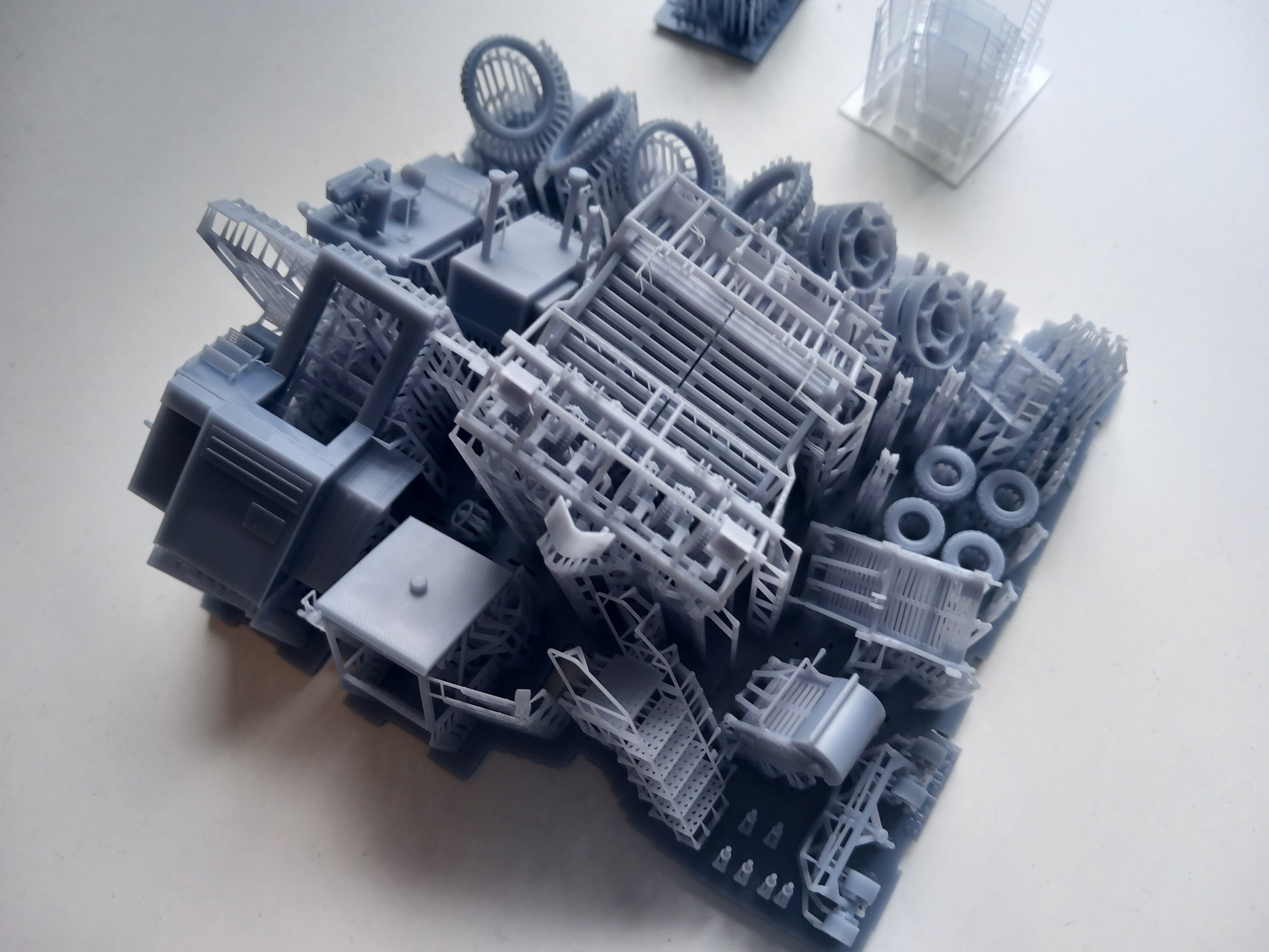

Das Modell ist sehr filigran und detailliert gehalten. Vollbewegliche Pendelachse Detaillierter Unterbau, Detaillierter Frontanbau, bewegliche Überladeklappe und deren Hydr.Zylinder,  detaillierte Kabine, Kabine, seperate Schiebetür der Kabine und vieles mehr.


Räder sind nicht drehbar.

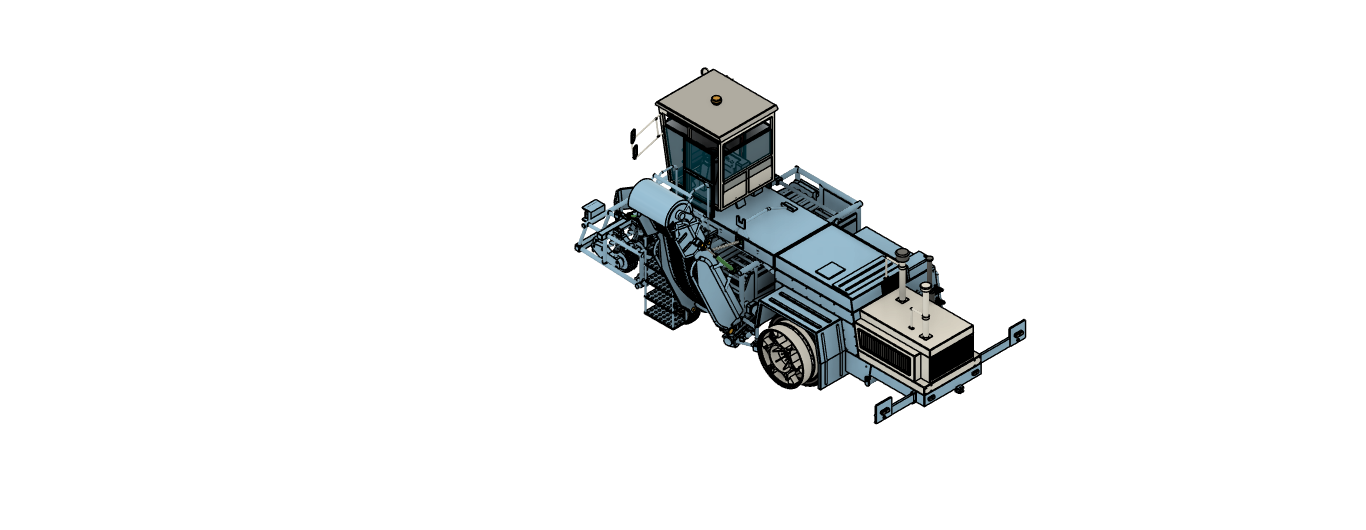

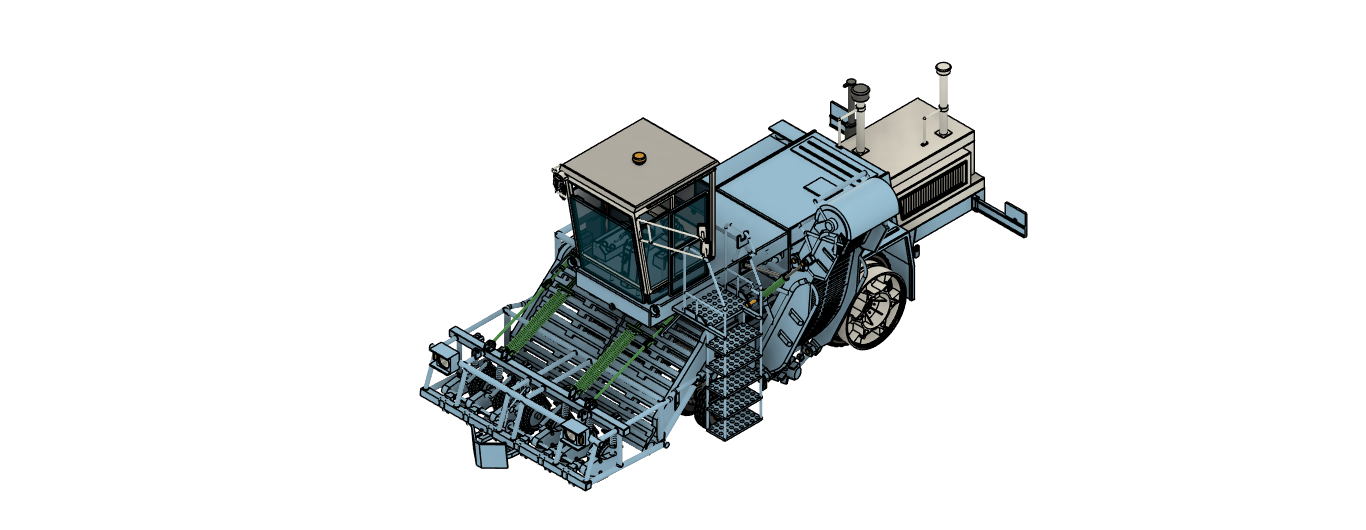

Bilder zeigen Zeichungsstand.

 Fertigmodelle sind nicht Im Lieferumfang enthalten.

Das Angebot gilt nur für den Bausatz, nicht auf Fertigmodelle.



Hinweis zum Zusammenbau:

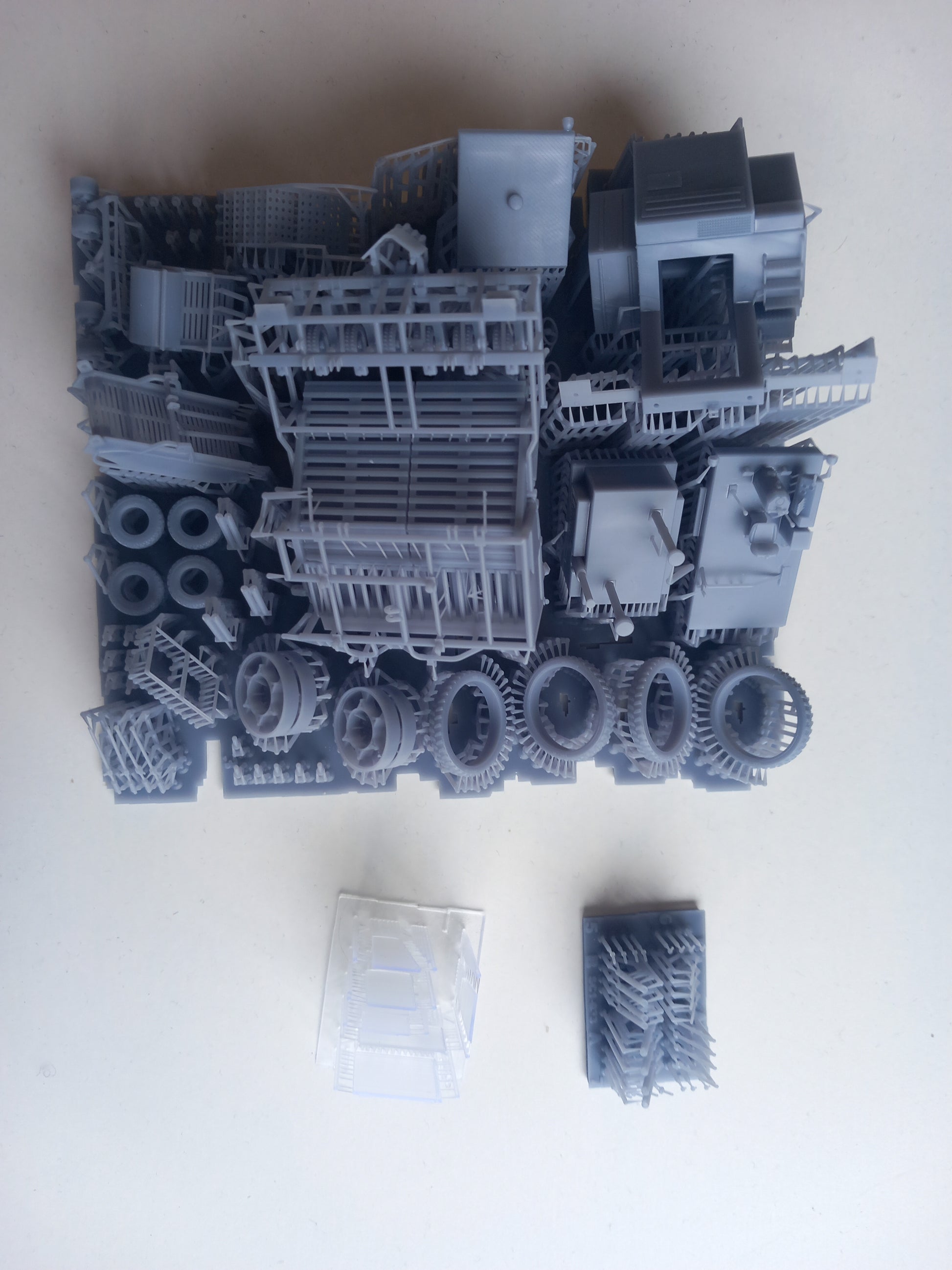

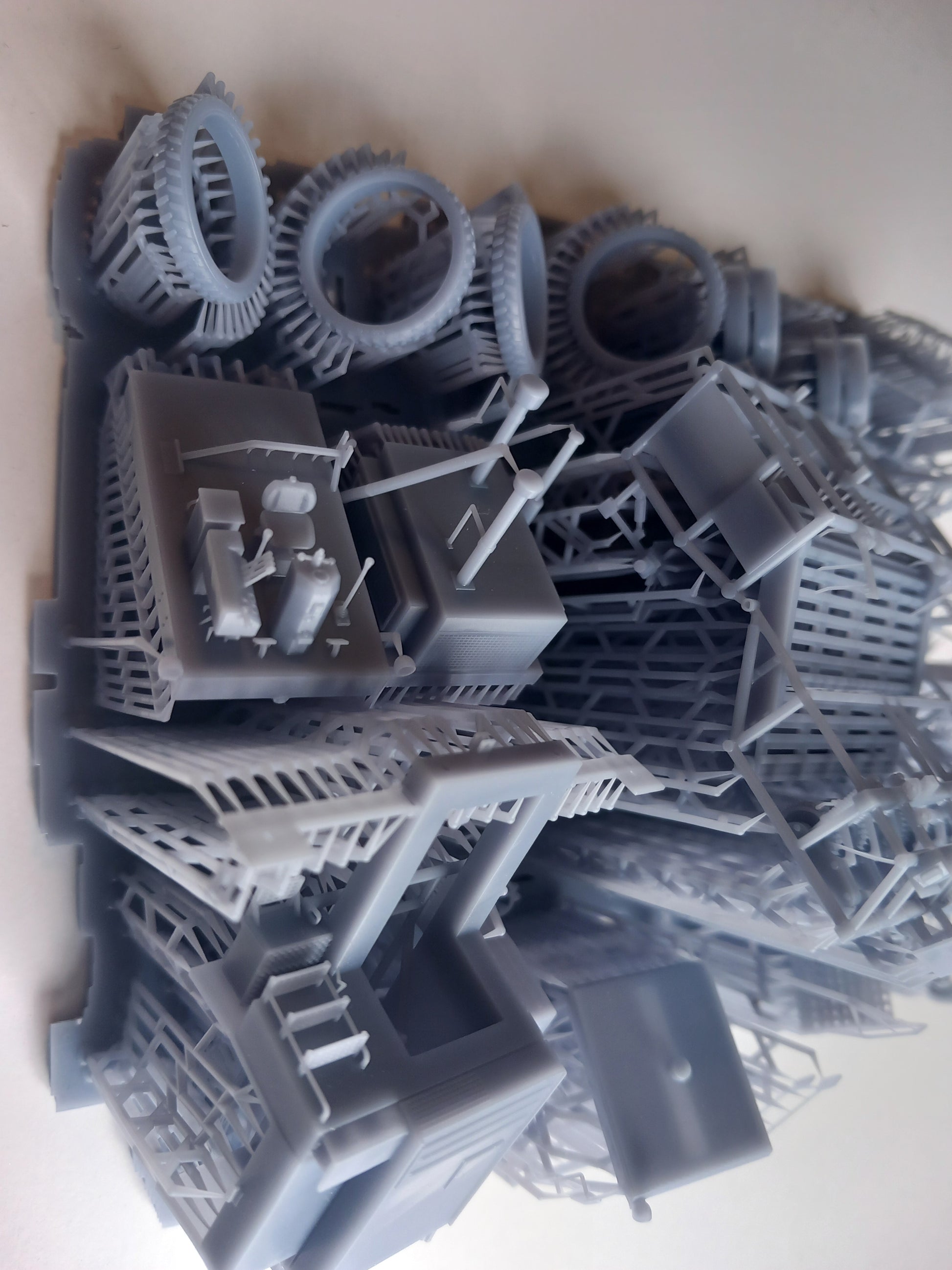

1) Kontrolle und Sichtung:

Zum entasten wird ein Skalpell oder Ultraschallschneider empfohlen, KEINE Zange oder ähnliches.

Besondere Vorsicht ist beim Hinterteil (hellblau), da der Rohrahmen etwas versteckt ist und sich in der Stützstruktur befindet und freistehend ist. Des weiteren beim Anbaugerät kmpl. (lila) ist besondere Vorsicht bei der unteren "Walze" mit den Lappen geboten, da diese nur auf 2 Punkten aufgehangen ist. Mikrostützen befinden sich einige oben am Einzugsband, diese müssen entfernt werden.

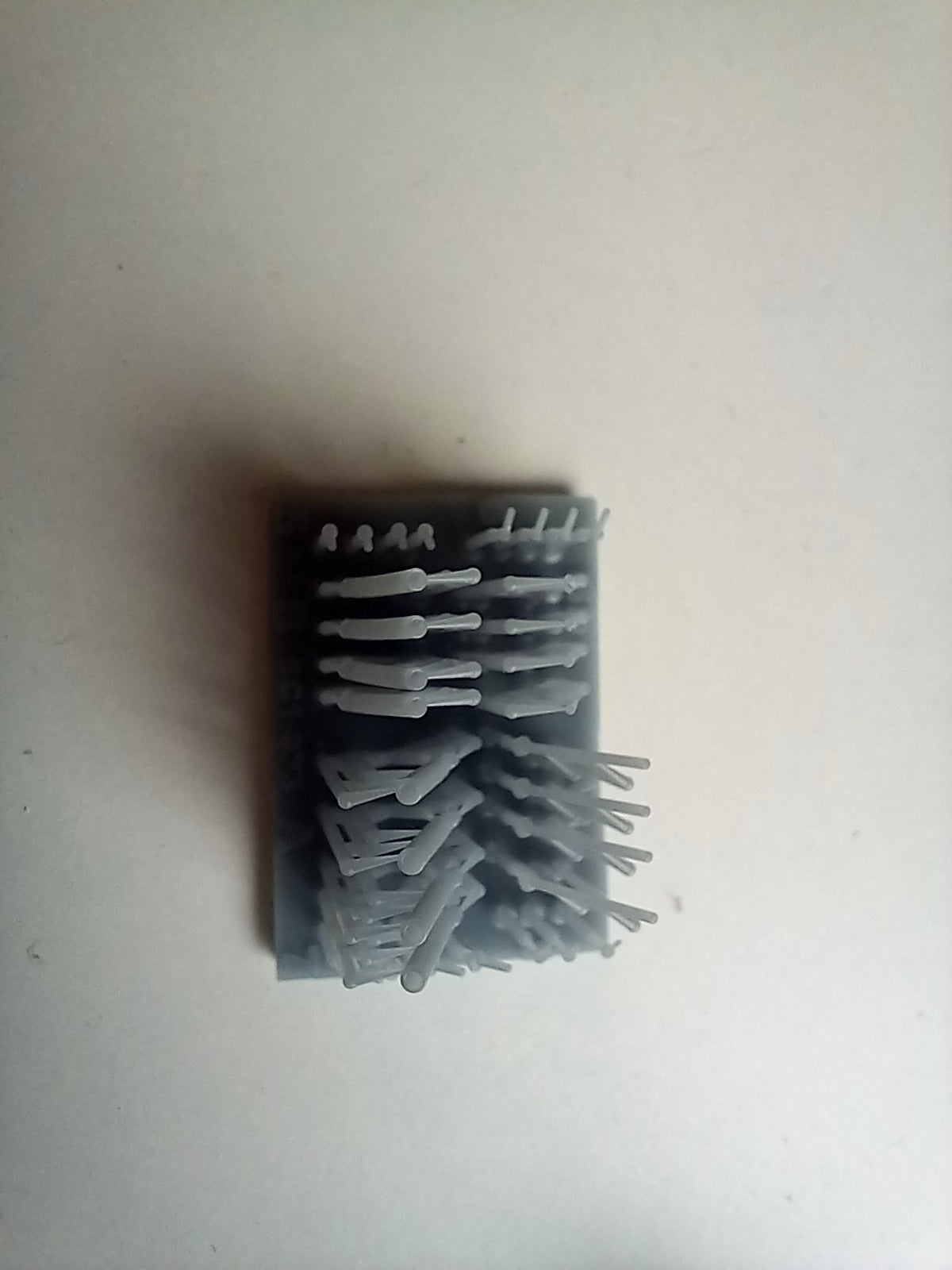

ALLE Bolzen sind Mehrfach vorhanden, auch Kritische Teile sind Mehrfach vorhanden

Auf Links und Rechts achten, bei Anbau Hydraulik und Reifen

Kabine und Kabinentür sind sehr filigran, von daher Vorsicht beim entasten.



2) Zusammenbau

ggf. vor dem Zusammenbau lackieren.

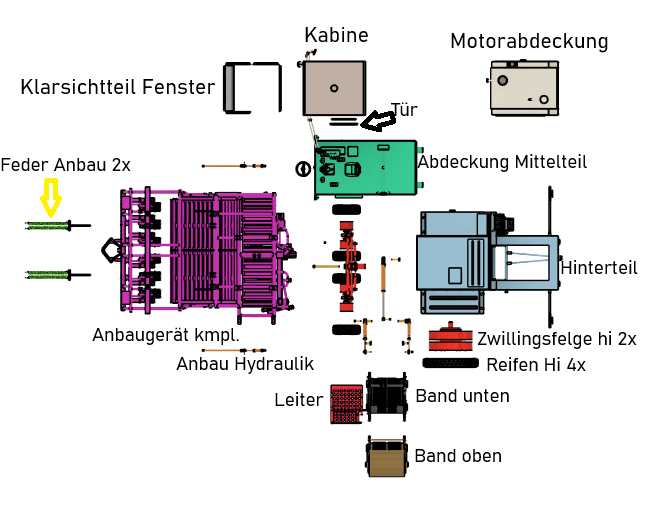

  1. Als erstes, Hydraulikzylinder A am Anbaugerät kmpl. mit Bolzen 7 befestigen.
  2. Anbau Hydraulik und Feder Anbau auf das Anbaugerät kmpl. befestigen, re/li beachten.
  3. Abdeckung Mittelteil auf das Anbaugerät montieren auf die 4 davor gesehen Zapfen, ggf. Löcher von der Abdeckung aufbohren.
  4. Die komplette Baugruppe nun an das Hinterteil anbringen. Die 2 Zapfen (Stirnseite hi) von der Abdeckung in die Löcher des Hinterteils, Rohrahmen unten werden unten an das Anbaugerät verklebt.

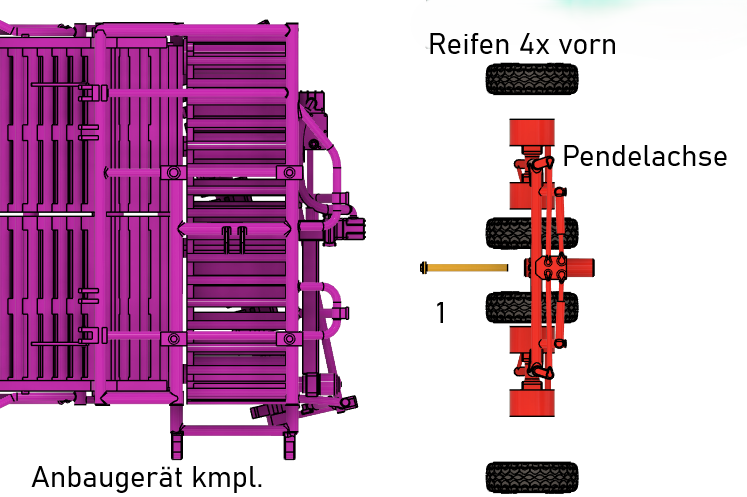

  5. Reifen vorn auf die Pendelachse setzen, Pendelachse mit Bolzen 1 am Anbaugerät verbinden.
  6. Band unten wird mit Hilfe der Bolzen 2 verbunden, Band oben wird mit den Bolzen 4 verbunden, wobei die Bolzen von der Innseite gesteckt werden.

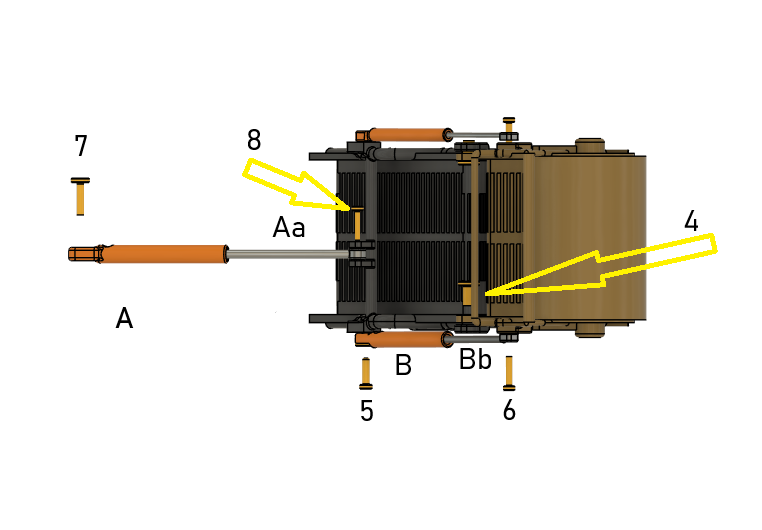

  7. Hyd.Zylinder B mit Bolzen 5 befestigen, Hyd.Kolben Bb mit Bolzen 6 befestigen.
  8. Hyd.Kolben Aa mit Bolzen 8 an Band unten befestigen, den Hyd.Kolben vorsichtig in den Entsprechenden Zylinder A reinstecken.
  9. Motorabdeckung plan schleifen und stumpf auf das Hinterteil kleben.

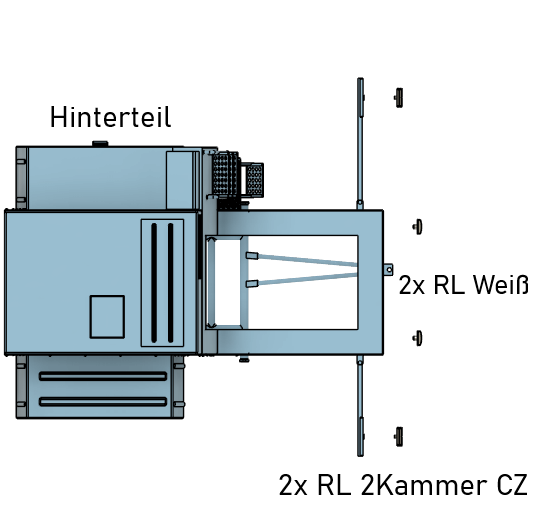

  10. Die 2 Kammerrücklichter ggf. mit transparent Rot einfärben, diese kommen außen hin. Die Weißen Lichter bleiben transparent weiß und kommen hinten Mittig hin.
  11. Die Kabine vorher komplett innen und außen lackieren.

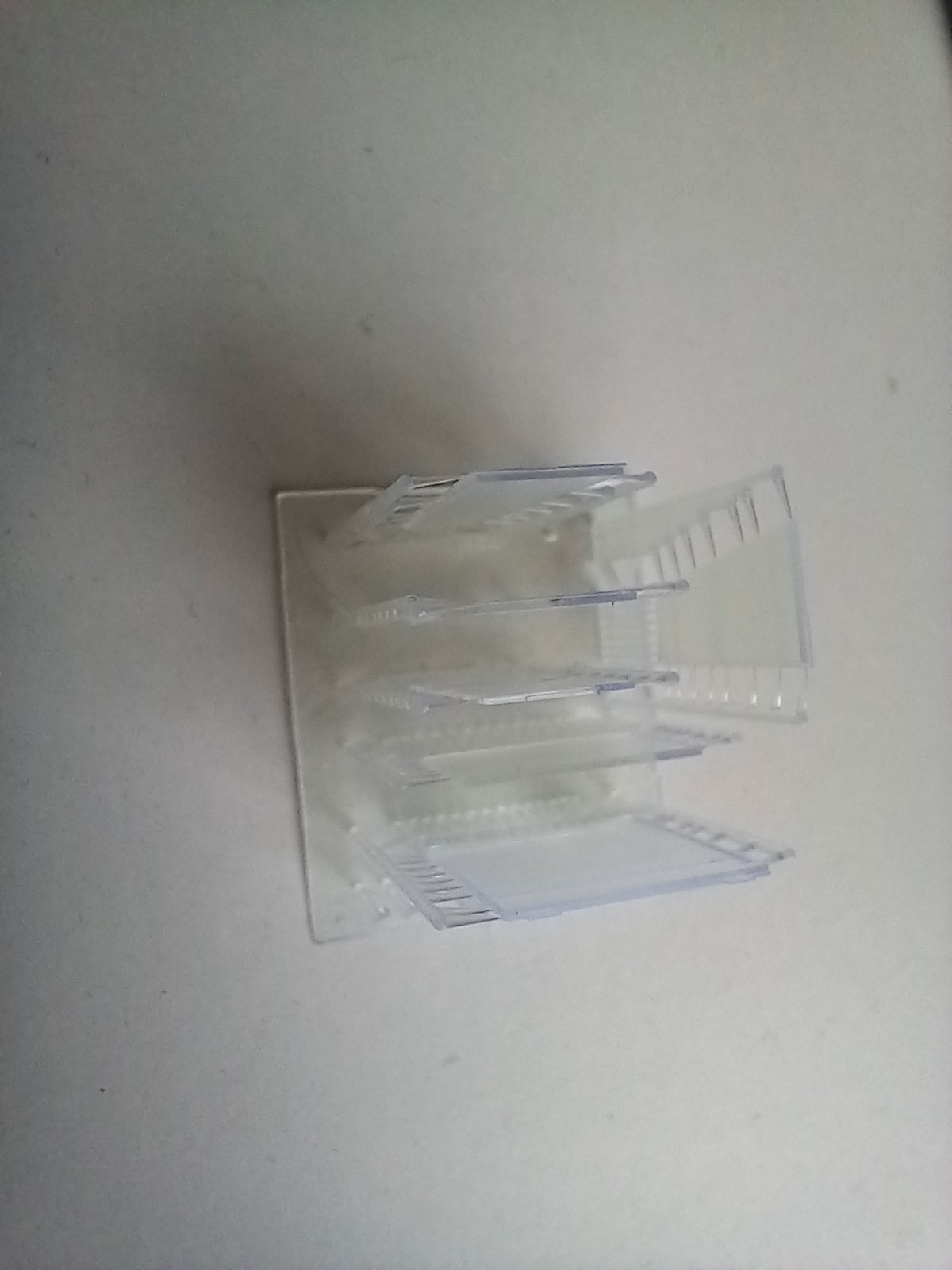

  12. FENSTERSCHEIBEN MIT TRANSARTENTEN KLARLACK VOR DEM EINBAU LACKIEREN. Transparente Kabinenlampe in Fahrtrichtung rechts oben innen einkleben.
  13. Lenkrad, Hinterräder installieren, Profil in Fahrtrichtung beachten.
  14. Zum Schluss die Leiter
